項目名稱:

會昌縣耀太新能源有限公司50MWp農光互補光伏發電項目

簡 介:

會昌縣耀太新能源有限公司成立于2021年3月30日，法定代表人劉云華，公司統一社會信用代碼91360733MA3ABQEX11，公司住所為江西省贛州市會昌縣紅旗大道92-7號，公司經營范圍為許可項目：發電、輸電、供電業務（依法須經批準的項目，經相關部門批準后方可開展經營活動）一般項目：光伏設備及元器件銷售，光伏發電設備租賃，技術服務、技術開發、技術咨詢、技術交流、技術轉讓、技術推廣，太陽能發電技術服務，風力發電機組及零部件銷售，風力發電技術服務，工程和技術研究和試驗發展，工程管理服務，新能源原動設備銷售，新興能源技術研發，生物質能技術服務，承接總公司工程建設業務（陳許可業務外，可自主依法經營法律法規非禁止或限制的項目）。

會昌縣耀太新能源有限公司擬在會昌縣小密鄉東風水庫附近新建50MWp農光互補光伏發電項目，屬于大型光伏發電站，新建光伏電站（包含光伏廠區、廠區道路、集電線路等配套設施）及110KV外送線路工程、配套建設一座110KV升壓站，項目配套儲能與升壓站同一廠址建設，規模為7.5MW/7.5MWh。會昌縣耀太新能源有限公司50MWp農光互補光伏發電項目于2021年12月28日取得會昌縣行政審批局的備案通知書，項目統一代碼為：2112-360733-04-05-291625。該項目屬于2021年11月30日“江西省能源局關于公布2021年第二批光伏發電競選優選結果”贛能新能字[2021]130號附件2江西省2021年第二批光伏發電競選優選入圍項目清單（一類集中式項目）。項目屬于江西省電網發展規劃項目庫（2021-2026年），見江西省發展和改革委 江西省能源局關于印發江西省電網發展規劃項目庫（2021-2026年）的通知（贛發改能源[2021]762號）。

根據《中華人民共和國安全生產法》（國家主席令第13號令，第88號修改[2021修訂]）、《關于加強建設項目安全設施“三同時”工作的通知》、《建設項目安全設施“三同時”監督管理辦法》（國家安監總局令第36號公布、第77號修正）等關于建設項目（工程）中的安全設施“三同時”的要求，實現建設項目生產人員、生產裝置的本質安全。確保工程項目的安全設施與主體工程同時設計、同時施工、同時投產使用，保證工程項目在勞動安全衛生方面符合國家及行業有關的標準和法規。江西贛安安全生產科學技術咨詢服務中心受會昌縣耀太新能源有限公司的委托，承擔其50MWp農光互補光伏發電項目的安全預評價工作，我中心接受委托后，組成項目評價組，于2022年5月到建設單位收集有關資料，對新建現場進行勘察。對委托方提供的資料進行認真分析，運用安全系統工程原理和評價方法，對工程可能出現的危險、有害因素辨識分析和定性、定量評價。評價組根據《光電工程（項目）安全預評價報告編制規定》（水電規安辦〔2010〕121號）、《安全評價通則》（AQ8001-2007）和《安全預評價導則》（AQ8002-2007）的要求，在分析各單元評價結果的基礎上綜合匯總，對項目提出了安全對策措施建議，編制完成本安全預評價報告書。

在評價過程中得到了會昌縣耀太新能源有限公司的大力協助和支持，在此表示衷心感謝。

安全評價項目組長:

李永輝

技術負責人:

馬  程

過程控制負責人:

檀廷斌

評價報告編制人:

李永輝

報告審核人:

戴  磷

參與評價工作的安全評價師:

李永輝、謝寒梅、曾華玉、林大建、劉志強

注冊安全工程師:

李永輝

技術專家:

  /

到現場開展安全評價工作的人員名單:

李永輝

時間和主要任務:

完成時間：2022年5月16日；

主要任務：安全預評價報告；

評價報告:

一、評價對象及范圍：

本報告評價范圍為會昌縣耀太新能源有限公司50MWp農光互補光伏發電項目所涉及的廠址選擇及總平面布置、發電設備設施、光電轉換系統、直流系統、逆變系統、集電線路、升壓系統、控制系統、110KV升壓站、安全管理、作業環境、施工作業等。

主要包括：50MWp 光伏電站本體、7.5MW/7.5MWh 儲能110kV 升壓站，35kV 配電預制艙、二次設備預制艙及蓄電池室、 SVG 預制艙、綜合樓、庫房及消防水泵房、危廢暫存間。

項目涉及的環保、節能、職業衛生等方面內容不在本次安全預評價范圍之內。當該項目生產裝置進行技術改造或生產、工藝條件進行改變時不適合本評價結論。

二、項目基本情況：

項目名稱：會昌縣耀太新能源有限公司50MWp農光互補光伏發電項目。

擬建地點：會昌縣小密鄉東風水庫附近。

建設規模：總建設規模為 50MWp 配套 7.5MW/7.5MWh 的儲能以及配套的輸變電工程。本工程 50MWp 光伏電力依托擬建的 110kV 升壓站送入距離本項目較近的西江110kV 變電站。

項目投資：20000萬元

項目批準文件：會昌縣行政審批局的備案通知書，項目統一代碼為：2112-360733-04-05-291625。“江西省能源局關于公布2021年第二批光伏發電競選優選結果”贛能新能字[2021]130號附件2江西省2021年第二批光伏發電競選優選入圍項目清單（一類集中式項目）。江西省發展和改革委 江西省能源局關于印發江西省電網發展規劃項目庫（2021-2026年）的通知（贛發改能源[2021]762號）。

可研單位： 坤澤河山建設工程有限公司寧夏分公司。

主要建設內容：50MWp 光伏電站本體、7.5MW/7.5MWh 儲能110kV 升壓站，本工程共建設13個光伏發電單元，擬采用 540Wp 雙面雙玻光伏組件+組串式逆變器+低損耗油浸式變壓器+固定式支架方案，13 個光伏發電單元以2回35kV電線路送至本項目110kV升壓站。

110kV 升壓站生活區和升壓站毗連在一起，生活區布置在升壓站東側。升壓站內建筑物有 35kV 配電預制艙、二次設備預制艙及蓄電池室、 SVG 預制艙。生活區內建筑物有綜合樓、庫房及消防水泵房、危廢暫存間。

主要包括：發電設備設施光電轉換系統、直流系統、逆變系統、集電線路、升壓系統、控制系統、建構筑物及公用輔助工程等。

三、工藝流程

光伏發電是利用半導體界面的光生伏特效應而將光能直接轉變?yōu)殡娔艿囊环N技術。這種技術的關鍵元件是太陽能電池。太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件，再配合上功率控制器等部件就形成了光伏發電裝置。

光伏并網發電系統并網模式可分為直接并網模式和帶功率流向檢測的并網模式。

直接并網模式就是光伏系統產生的電能部分被本地負荷消耗，其余部分的電能直接饋入電網。帶功率流向檢測并網光伏系統要求其產生的電能完全由本地負載消耗，不允許將光伏系統產生的電能饋入電網。

本工程所建設的光伏發電系統采用直接并網模式，所產生的電能全部饋入電網。本工程將太陽能電池陣列產生的直流電能通過集線箱（并、串聯），再通過逆變器將直流電轉變?yōu)榻涣麟姡涣麟娡ㄟ^并網裝置將電壓提升后與公共電網并網。

本項目光伏并網發電原理圖示意如下所示：

1、光伏發電系統

1）光伏組件選型

根據項目建設地太陽能資源的狀況，光伏組件的選型將主要根據制造水平、運行的可靠性、技術的成熟度和經濟性，并結合光伏電站的局部情況進行初步選型，計算其在理想狀況的理論發電量，最后確定本項目系統技術方案。

本項目使用的光伏組件規格為雙面雙玻光伏組件，組件規格 540Wp 及以上，系統電壓 1500V。

表1 多晶260W技術參數表

2）光伏陣列運行方式選擇

電池陣列的運行方式分類

對于光伏組件，不同的安裝角度接受的太陽光輻射量是不同的，發出的電量也就不同。安裝支架不但要起到支撐和固定光伏組件的作用，還要使光伏組件在特定的時間以特定的角度對準太陽，從而最大限度的利用太陽光發電。

光伏組件的安裝，考慮其可安裝性和安全性，目前技術最為成熟、成本相對最低、應用最廣泛的方式為固定式安裝。由于太陽在北半球正午時分相對于地面的傾角在春分和秋分時等于當?shù)氐木暥龋诙恋扔诋?dāng)?shù)鼐暥葴p去太陽赤緯角，夏至?xí)r等于當?shù)鼐暥燃由咸柍嗑暯恰?/span>

電池陣列的運行方式確定

根據太陽對地運動規律可知，太陽在南北回歸線往返運動，電池板與太陽輻射光線成垂直狀態的對地傾斜角度與電池板所在的地理緯度有直接關系。一般最佳傾角在工程所在地理緯度角附近。本工程利用目前國際上通用的光伏軟件PVSYST進行光伏組件傾斜面上的輻射量計算，同時綜合考慮雨雪滑落、粉塵自行滑落的要求以及當?shù)貧夂颦h(huán)境下支架穩定性好的角度范圍，確定本工程電池方陣的最佳固定傾角為16°。

采用固定式光伏發電方陣布置方式，具有電池板布局整齊美觀，站區分區明確，設備編號和管理方便，運行和檢修維護方便等優點。

單個光伏發電單元故障或檢修對整個光伏電站的運行影響較小。此方案具有降低工程造價、便于運行管理等優點。

3）逆變器選型

考慮到經濟性、運行成本、可靠性及會昌縣耀太新能源有限公司的實際情況等方面，本項目為大型地面電站，項目容量大，光伏區較為分散，區塊間距離較遠，選取組串式逆變器。選取規格為 225kW及以上組串式逆變器，系統電壓1500V。

本工程擬選用225kW光伏逆變器主要性能參數如表所示。

表2225kW逆變器主要技術參數表

4）光伏方陣布置

光伏組串設計

組件串?dāng)?shù)選擇：本工程所選 225kW 組串式逆變器的最高允許輸入電壓Vdcmax 為1500V，輸入電壓 MPPT 工作范圍為 500～1500V，540Wp 單晶硅太陽能光伏組件的開路電壓 Voc 為 49.35V（環境溫度 25℃），最佳工作點電壓 Vpm 為 41.65V，開路電壓溫度系數為-0.265%/℃。

光伏組件串聯數量計算：

式中：

Vmpptmin—逆變器滿載時 mppt 最低電壓；

Vmpptmax—逆變器滿載時 mppt 最高電壓；

Vdcmax—逆變器輸入直流側最大電壓；

Voc—光伏組件開路電壓；

Vpm—光伏組件最佳工作電壓；

N—光伏組件串聯數；

t—光伏組件工作條件下的極限低溫；

t’— 光伏組件工作條件下的極限高溫；

Kv—光伏組件的開路電壓溫度系數；

Kv’— 光伏組件的工作電壓溫度系數；

經計算得出：光伏組件串聯數量 N≤27.8。根據擬建場區地形地貌，為了提高組串電壓和減少匯流箱數量以及電力電纜的數量，最終確定單晶硅光伏組件的串聯數量為 N=26（塊）。按上述最佳太陽能光伏組件串聯數計算，則每一路多晶硅雙面組件串聯的額定功率容量為 540Wp×26=14.04kWp。

方位角選擇：固定式支架一般朝正南方向放置，方位角為 0°。

傾角選擇：本項目全部采用固定式支架，利用 PVsyst 軟件針對一個發電單元進行仿真計算，通過不同傾角及所對應實際間距進行計算，現階段， 綜合考慮項目發電量、占地面積推薦組件傾角為 16°。

光伏組件支架

光伏支架的形式：山坡地面采用支架固定，然后通過橫梁進行敷設組件。

5）光伏子方陣布置

1、光伏陣列間距設計

電站總平面布置方案按電池板方陣尺寸和相應電池板陣個數進行規劃布置。

電池方陣的占地面積及布置方式與電站所處地理位置的緯度、是否采用跟蹤裝置密不可分。按照經驗，光伏組件間的間距要滿足以下條件：如果在太陽高度角最低的冬至那一天，從當?shù)貢r間午前9時至午后3時之間，其電池板組件的影子互相不影響，則對陣列的電 池板陣輸出沒有影響。

固定式光伏組件陣列前后間距示意如下圖所示：

圖1 固定式光伏組件陣列前后間距示意圖

太陽能光伏組件與水平面傾斜角度為16度。

光伏組件陣列前后排間距的一般確定原則為：冬至當天9:00～ 15:00     太陽電池方陣不應被遮擋。光伏方陣陣列間距或可能遮擋物與方陣底邊垂直距離應不小于 D。

計算公式如下：

D 前后=cosβ×L+光伏組件本身投影長度

L—光伏組件最高點的投影長度；

β--方位角，當?shù)囟寥丈衔?9:00 的太陽方位角；

γ--太陽高度角；

φ—光伏組件安裝角度；

其中根據當?shù)鼐暥瓤捎嬎愠鎏柗轿唤?/span> β=45.359°，太陽高度角

γ=24.258°，計算南北中心間距約為 6.5m，考慮場址區域地形起伏較大，布置時暫定光伏陣列間距為7.0m。

2、光伏組件最低點距地距離

光伏組件最低點距地面距離 h 選取主要考慮以下因素：

高于當?shù)刈畲蠓e雪深度、當?shù)氐暮樗?/span> 、防止動物破壞、植被高度及采光需要 、防止泥和沙濺上太陽能電池板 、h 增高會增加光伏陣列的土建成本 、h 增高會增加光伏組件背板發電量增益。

綜合考慮以上因素及地方規定要求，光伏組件最低點距地面距離h 取為 2.2m。

3、光伏組串的排列方式

一個光伏組串中光伏組件的排列方式有多種，通過將組件橫向放置與豎向放置進行方案對比，最終確定光伏組件采用豎向排列方式。

組件具體排列方式如下：將1個光伏組串（每串 26 塊光伏組件）豎

向放置，排成2行13列，方位角為 0°。

6）方陣接線方案設計

光伏發電單元電氣接線：本項目光伏組件采用 540Wp 單晶硅雙面雙玻高效組件，每26 塊組件串聯成一個光伏組件串，直流側最大電壓為 1500VDC，逆變器采用 225kW 組串式逆變器。光伏發電單元內19或者20個光伏組串并聯接入 1 臺組串式逆變器。

本項目光伏場區劃分為 13 個光伏發電單元，均采用 3150kVA 箱變，9 個發電單元裝機容量為 3.9312MWp，1 個發電單元裝機容量為

3.73464MWp，3 個發電單元裝機容量為 3.6504MWp。本項目交流側總?cè)萘繛?40.275MWp，直流側總裝機容量為 50.06664MWp，綜合容配比約為 1.243。根據光伏發電單元布置情況，13 個光伏發電單元擬規劃 2 回 35kV 集電線路至本項目升壓站。

7）光伏發電工程年上網電量計算

本項目50MWp光伏電站第一年理論為5630.2萬KWh。

本工程50MWp光伏電站壽命期25年內年均發電量為5300.7萬KWh，25年總發電量為132517.6萬KWh。

三、評價結論

本報告認為會昌縣耀太新能源有限公司50MWp農光互補光伏發電項目的選址、總平面布置及建構筑物、生產工藝、公用工程等方面，符合國家或行業的相關法律、法規、標準、規范的要求，在采取項目可行性研究報告和預評價報告提出的安全對策措施的基礎上，項目存在危險有害因素的風險是可以接受的。項目應遵循國家有關建設項目“三同時”的要求，在下一階段的設計、施工和驗收中，按照國家和行業標準、規范進行設計、施工和驗收，制定并執行安全管理制度和應急救援預案，不斷完善安全管理體系，強化安全生產管理，提高職工安全素質，以利于企業安全生產。

評價結論：該建設項目從安全角度分析，符合國家有關安全法律、法規及技術、標準的要求，會昌縣耀太新能源有限公司50MWp農光互補光伏發電項目在安全生產方面可行。

提交時間:

2022年11月14日

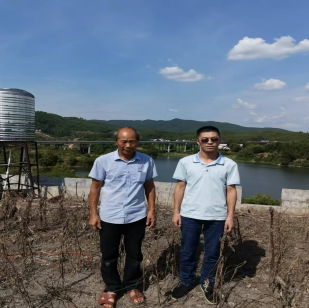

現場影像資料
